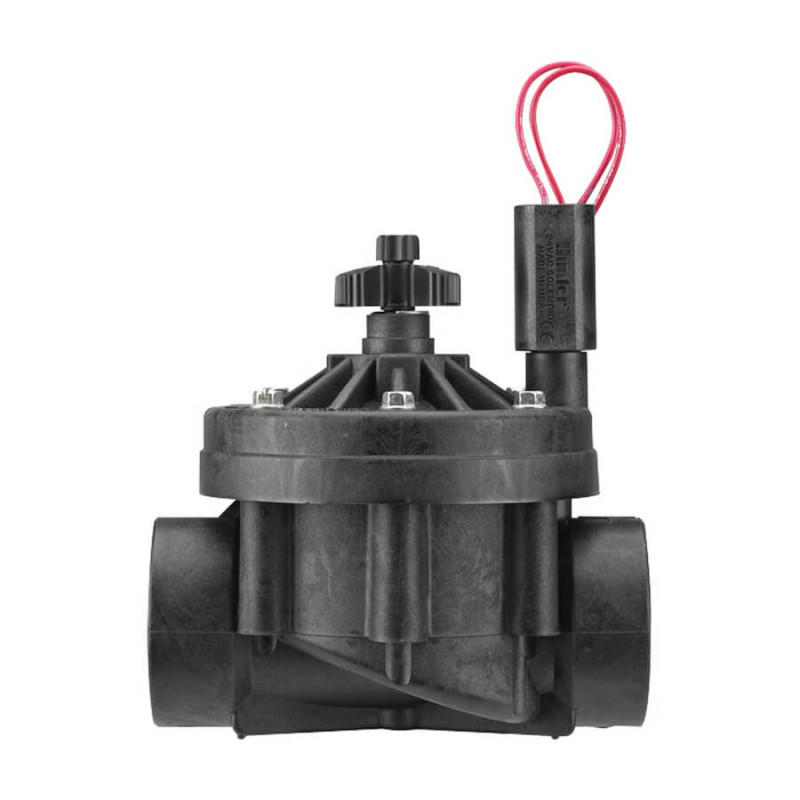

Електромагнітний клапан Hunter ICV-201G-B

Hunter ICV-201G-B

Компанія Hunter при створенні пластикового електромагнітного клапана, призначеного для операцій при тиску до 15 бар, використовувала лише перевірені матеріали з великим досвідом. Основною характеристикою клапана ICV є його здатність бездоганно витримувати тиск до 15 бар, завдяки використанню міцної діафрагми та наявності датчика потоку, що дозволяє його застосовувати в різних умовах експлуатації.

Завдяки простій конструкції та перевіреним рішенням, клапан ICV є легким у обслуговуванні. Болти кришки можна легко ослабити або закрутити звичайними монтажними інструментами, що завжди доступні. Додатковою опцією є Filter Sentry, яка робить його придатним для використання на об'єктах з дуже забрудненою водою. Ця функція захищає внутрішній фільтр ICV від дрібного сміття, яке часто зустрічається в джерелах непитної води.

Ключові переваги клапана ICV-201G-B:

• Застосування: Комерційні об'єкти, громадські місця
• Тип клапана: Кульовий клапан
• Розмір: 2″ BSP (50 мм)
• Різьба: Циліндрична (BSP)
• Матеріал корпусу: Нейлон, заповнений скловолокном, що дозволяє витримувати високий тиск
• Легке обслуговування: Невипадаючі болти кришки спрощують та швидко роблять обслуговування
• Можливість роботи при низькому тиску: Дозволяє використовувати клапан для мікрокрапельного орошення
• Соленоїд: Інкапсульований соленоїд на 24 В перемінного струму з присоединеним плунжером для легкого обслуговування
• Максимальна температура: 66°C
• Гарантійний період: 2 роки

Технічні характеристики електромагнітного клапану Hunter ICV-201

• Електромагнітний клапан з робочою напругою близько 24 В.
• Пусковий струм становить 350 мА, а струм утримання - 190 мА при частоті 60 Гц.
• Пусковий струм становить 370 мА, а струм утримання - 210 мА при частоті 50 Гц.
• Потік: 9-45 м^3/год; 150-757 л/хв;
• Рекомендований тиск: 1,5 - 10 бар; 150 - 1000 кПа.

Матеріали для встановлення електромагнітного клапана Hunter ICV:

• Електромагнітний клапан Hunter ICV-201: Перевірте, що ви обрали відповідний клапан для вашої системи поливу.
• Труби: Використовуйте високоякісні труби, які сумісні з вашою системою.
• Муфти та адаптери: Забезпечте наявність муфт для з'єднань, різьблених муфт та інших необхідних фітингів.
• Клей PVC: Використовуйте для створення міцних і герметичних з'єднань.
• Тефлонова стрічка: Використовуйте для різьблених з'єднань.
• Труборіз або пила: Використовуйте для обрізання труб на потрібну довжину.
• Інструменти для вирізання траншеї: Якщо труби ще не викопані, забезпечте наявність інструментів для вирізання траншеї.
• Клапанний бокс.

Інструкція по встановленню електромагнітного клапана Hunter PGV-201G-B:

• Вимкніть подачу води: Переконайтеся, що головне водопостачання до вашої системи поливу вимкнено, забезпечуючи безпеку.
• Оберіть місце для установки клапана: Визначте ідеальне місце для розташування електромагнітного клапана Hunter ICV-201, зазвичай в головній лінії вашої системи поливу.
• Підготуйте труби: Виріжте труби на необхідні довжини за допомогою труборізу або пилки, забезпечуючи точні з'єднання.
• Копайте траншеї (якщо потрібно): Використовуйте інструменти для вирізання траншеї для викопування траншеї уздовж запланованого маршруту труб. Переконайтеся, що траншеї достатньо глибокі для розміщення труб та клапана.
• Приєднайте муфти для з'єднань: Приєднайте муфти для з'єднань до кінців вирізаних труб для легкого встановлення в електромагнітний клапан.
• Нанесіть клей PVC: Застосуйте клей PVC на зовнішню частину труб і всередину муфт для з'єднань для створення міцних і герметичних з'єднань.
• Вставте труби в клапан: Увіставте підготовлені труби в муфти для з'єднань на електромагнітному клапані, утримуючи їх на місці, щоб клей міг зафіксуватися.
• Різьблені з'єднання (якщо потрібно): Якщо використовуються різьблені з'єднання, нанесіть тефлонову стрічку на різьблені кінці труб та відповідні порти на соленоїдному клапані і щільно закрутіть їх.
• Приєднайте інші фітинги: Залежно від вашої системи приєднайте будь-які інші необхідні фітинги для забезпечення належного з'єднання.
• Клапанний бокс: Виберіть необхідний клапанний бокс для вашої системи та розмістіть в ньому електромагнітний клапан.
• Закріпіть клапан: Переконайтеся, що електромагнітний клапан надійно закріплений в траншеї, можливо, використовуючи додаткові фітинги чи опори.
• Перевірте установку: Увімкніть подачу води і перевірте роботу електромагнітного клапана. Переконайтеся, що немає протікань і вода нормально протікає через клапан.
• Засипте траншею: Якщо все працює коректно, засипте траншею землею, прикривши труби та електромагнітний клапан.
• Остаточна перевірка: Виконайте остаточну перевірку, щоб впевнитися, що всі фітинги надійні і протікань немає. Внесіть корективи за необхідності.
