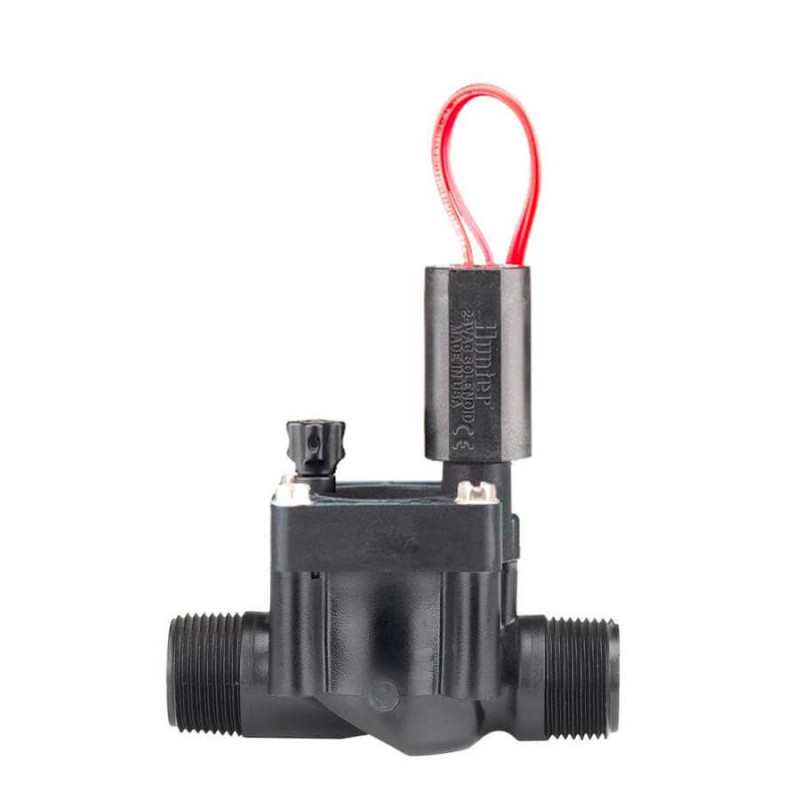

Електромагнітний клапан Hunter PGV-100MM-B

Hunter PGV-100MM-B

Клапан автоматичного поливу Hunter PGV-100MM-B (1" внутрішня різьба) спеціально створений для довготривалої експлуатації. Він ефективно працює в умовах дачних ділянок та комерційних об'єктів. Зроблений з високоміцних матеріалів, клапан має посилений діафрагму з ущільнювальним кільцем, що зменшує ймовірність поломок під час гідравлічних ударів.

Ключові переваги електромагнітного клапану Hunter PGV

• Внутрішнє/зовнішнє ручне прокачування для швидкої активації клапана на місці встановлення.
• Ущільнення діафрагми з подвійним бортиком для повного унеможливлення витоків під час роботи.
• Болти, які не випадають, утримують кришку, запобігаючи втраті деталей під час розбирання.
• Гвинти для кришки призначені для використання різними видами інструментів: шліцьової, хрестоподібної викрутки та гайкового ключа.
• Моделі з відгвинчуваною кришкою дозволяють легкий доступ до внутрішніх компонентів без інструментів.
• Використання герметичного електромагніту з фіксованим плунжером в клапанах Hunter для простого обслуговування.
• Функція контролю витрати покращує ефективність та тривалість служби системи поливу.

Технічні характеристики електромагнітного клапану Hunter PGV 100

• Електромагнітний клапан з робочою напругою близько 24 В.
• Пусковий струм становить 350 мА, а струм утримання - 190 мА при частоті 60 Гц.
• Пусковий струм становить 370 мА, а струм утримання - 210 мА при частоті 50 Гц.
• Потік: 0,05 - 9 м^3/год; 0,7 - 150 л/хв;
• Рекомендований тиск: 1,5 - 10 бар; 150 - 1000 кПа.

Особливості клапана поливу Hunter PGV-100MM-B:

• Діаметр: 1" ВР.
• Регулювання зовнішніх та внутрішніх заслонок просте та швидке, здійснюється безпосередньо на клапані.
• Роздільна діафрагма з подвійним бортиком для ефективного запобігання протіканню.
• Соленоїд на 24В змінного струму.
• Опціонально: соленоїди постійного струму (DC) дозволяють використовувати пульт управління Hunter із живленням від батарей.
• Невипадаючі болти кришки корпусу забезпечують просте та зручне обслуговування електромагнітного клапана.
• Можливість роботи при низькому тиску дозволяє використовувати клапан для мікрокрапельного зрошення.
• Інкапсульований соленоїд на 24 В змінного струму з приєднаним плунжером для легкого обслуговування.
• Максимальна температура: 66°C.

Матеріали для встановлення електромагнітного клапана Hunter:

• Електромагнітний клапан Hunter PGV-100: Перевірте, що ви обрали відповідний клапан для вашої системи поливу.
• Труби: Використовуйте високоякісні труби, які сумісні з вашою системою.
• Муфти та адаптери: Забезпечте наявність муфт для з'єднань, різьблених муфт та інших необхідних фітингів.
• Клей PVC: Використовуйте для створення міцних і герметичних з'єднань.
• Тефлонова стрічка: Використовуйте для різьблених з'єднань.
• Труборіз або пила: Використовуйте для обрізання труб на потрібну довжину.
• Інструменти для вирізання траншеї: Якщо труби ще не викопані, забезпечте наявність інструментів для вирізання траншеї.
• Клапанний бокс.

Інструкція по встановленню електромагнітного клапана Hunter PGV-100MM-B:

• Вимкніть подачу води: Переконайтеся, що головне водопостачання до вашої системи поливу вимкнено, забезпечуючи безпеку.
• Оберіть місце для установки клапана: Визначте ідеальне місце для розташування електромагнітного клапана Hunter PGV-100, зазвичай в головній лінії вашої системи поливу.
• Підготуйте труби: Виріжте труби на необхідні довжини за допомогою труборізу або пилки, забезпечуючи точні з'єднання.
• Копайте траншеї (якщо потрібно): Використовуйте інструменти для вирізання траншеї для викопування траншеї уздовж запланованого маршруту труб. Переконайтеся, що траншеї достатньо глибокі для розміщення труб та клапана.
• Приєднайте муфти для з'єднань: Приєднайте муфти для з'єднань до кінців вирізаних труб для легкого встановлення в електромагнітний клапан.
• Нанесіть клей PVC: Застосуйте клей PVC на зовнішню частину труб і всередину муфт для з'єднань для створення міцних і герметичних з'єднань.
• Вставте труби в клапан: Увіставте підготовлені труби в муфти для з'єднань на електромагнітному клапані, утримуючи їх на місці, щоб клей міг зафіксуватися.
• Різьблені з'єднання (якщо потрібно): Якщо використовуються різьблені з'єднання, нанесіть тефлонову стрічку на різьблені кінці труб та відповідні порти на соленоїдному клапані і щільно закрутіть їх.
• Приєднайте інші фітинги: Залежно від вашої системи приєднайте будь-які інші необхідні фітинги для забезпечення належного з'єднання.
• Клапанний бокс: Виберіть необхідний клапанний бокс для вашої системи та розмістіть в ньому електромагнітний клапан.
• Закріпіть клапан: Переконайтеся, що електромагнітний клапан надійно закріплений в траншеї, можливо, використовуючи додаткові фітинги чи опори.
• Перевірте установку: Увімкніть подачу води і перевірте роботу електромагнітного клапана. Переконайтеся, що немає протікань і вода нормально протікає через клапан.
• Засипте траншею: Якщо все працює коректно, засипте траншею землею, прикривши труби та електромагнітний клапан.
• Остаточна перевірка: Виконайте остаточну перевірку, щоб впевнитися, що всі фітинги надійні і протікань немає. Внесіть корективи за необхідності.
