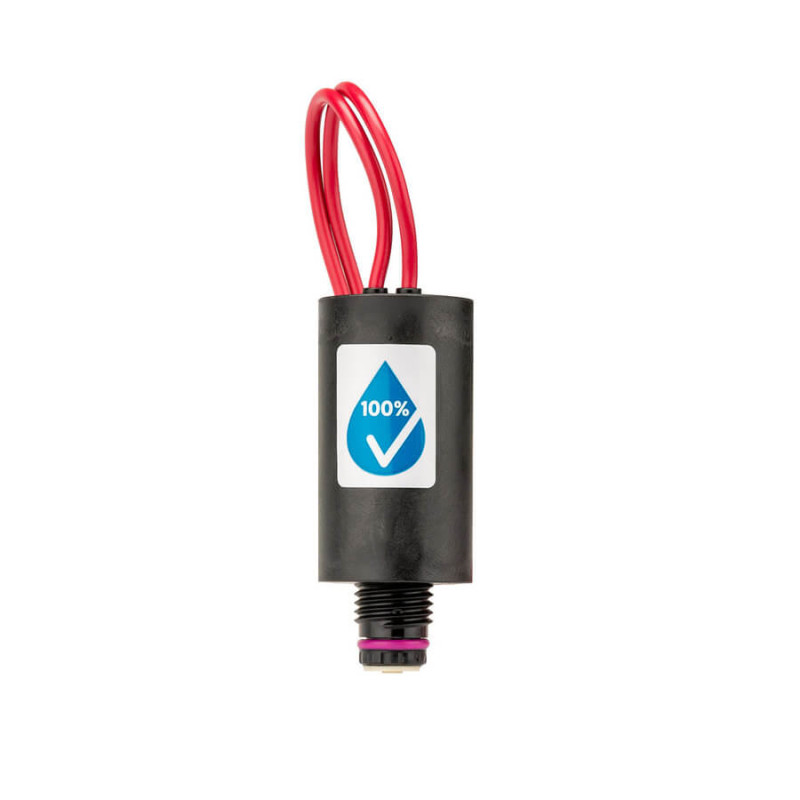

Соленоїд Hunter 24В для електромагнітних клапанів серії PGV

Соленоїд змінного струму Hunter ACSolenoid

Електричні характеристики Соленоїда Hunter 24В

1. Мінімальна напруга розмикання/робоча напруга: ~19 В
2. Максимальна рекомендована напруга: ~28 В
3. Споживаний струм за ~24 В: 350 мА (пусковий струм), 190 мА (струм утримання, 60 Гц); 370 мА (пусковий струм), 210 мА (струм утримання, 50 Гц)
4. Максимальний робочий тиск: 15,17 бар; 1517 кПа
5. Провід: 45 см перетином 0,8 мм2, відповідає стандарту UL

Соленоїд Hunter AC 24В сумісний з усіма пластиковими клапанами Hunter серії PGV, які використовуються з звичайними контролерами. Соленоїд отримує короткий імпульс від контролера для замикання (відкриття клапана) і розмикання (закриття клапана). Соленоїд містить один чорний і один червоний дроти. Для забезпечення надійної роботи дроти завжди повинні бути правильно під'єднані.

Щоб замінити соленоїд постійного струму на соленоїд змінного струму на будь-якому клапані Hunter, просто відкрутіть соленоїд постійного струму і замініть його на соленоїд змінного струму. Це гарантує сумісність з контролерами Hunter XC,HC,PHC,ELC і XC інші.

Ключові переваги:

• Сумісність з усіма пластиковими клапанами Hunter для систем зрошення
• Енергоефективна конструкція з низьким споживанням енергії
• Надзвичайно надійні, дуже міцні матеріали сприяють збільшенню терміну служби
• Запобігає проникненню води і захищає критично важливі електричні компоненти
• Поставляється з попередньо змонтованим проводом завдовжки 46 см для керування клапаном
• Фіксувальний плунжер забезпечує простоту обслуговування
• Можливість увімкнення/вимкнення вручну переміщенням на чверть обороту
• Просте встановлення без використання інструментів

Як монтувати Соленоїд Hunter 24В для електромагнітних клапанів серії PGV?

Для встановлення соленоїду,Вам потрібно виконати наступні кроки:

1. Відключити живлення контролера і клапанів.
2. Відкрутити старий соленоїд з корпусу клапана, якщо він є.
3. Прикрутити новий соленоїд Hunter 24В до корпусу клапана, звертаючи увагу на правильне положення різьби і контактів.
4. Підключити два проводи соленоїда до відповідних клем контролера XC,HC,PHC,ELC і XC, дотримуючись полярності.
5. Увімкнути живлення контролера і перевірити роботу соленоїда і клапана.

Що робити, якщо соленоїд не працює?

Якщо соленоїд не працює, можливі наступні причини та способи їх усунення:

• Перевірте, чи правильно підключені проводи соленоїда до контролера і чи відповідає полярність. Якщо потрібно, перепідключіть проводи.
• Перевірте, чи є напруга на клемах контролера і чи достатня вона для роботи соленоїда. Якщо потрібно, замініть батарейки або джерело живлення.
• Перевірте, чи не згорів запобіжник на контролері або на джерелі живлення. Якщо потрібно, замініть запобіжник.
• Перевірте, чи не забруднений або забитий соленоїд або клапан. Якщо потрібно, очистіть або промийте їх.
• Перевірте, чи не пошкоджений соленоїд або клапан. Якщо потрібно, замініть їх.
